2021年11月8日，媒體報道：山東省德州市臨邑縣張家廟村光伏項目正式接入電網，這也標志著山東省首個屋頂光伏規?；?ldquo;集中匯流”項目并網成功。
2022年1月22日，國家能源局山東監管辦公室發布《關于做好 2022年春節及重大活動期間電網安全穩定運行工作的通知》，通過遠程控制器實現戶用光伏項目參與調度。
隨著整縣推進的開展，能后參與調度的“集中匯流”模式，將成為山東省戶用光伏的主流模式。
日前，山東省出臺了《低壓分布式光伏計量采集典型設計方案》，對不同規模低壓分布式(主要是戶用光伏)的設計提出了要求。
根據文件，為了保障國家整縣屋頂分布式光伏規?；_(kāi)發試點工作順利開展，要實現可觀、可測、可控。因此，2022 年底前要實現：
1)完成低壓分布式光伏高頻采集通信全覆蓋，具備低壓分布式光伏上網負荷日預測能力;
2)新增光伏用戶具備遠程即時控制和柔性控制能力，全部低壓分布式光伏用戶具備遠程控制能力。
要實現上述目標，低壓分布式光伏計量采集需要安裝的主要設備包括：采集終端、智能電能表、電流互感器、智能斷路器、防/反孤島保護裝置等
一、計量裝置配置
根據低壓分布式光伏電網消納方式的不同，結合裝機容量，制定以下四種典型設計。

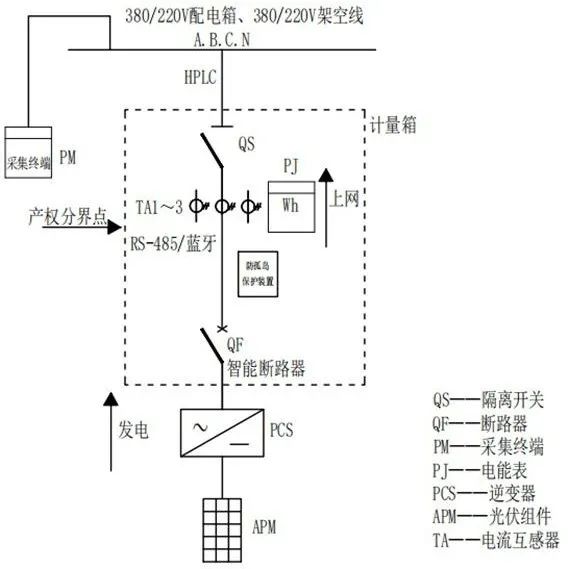

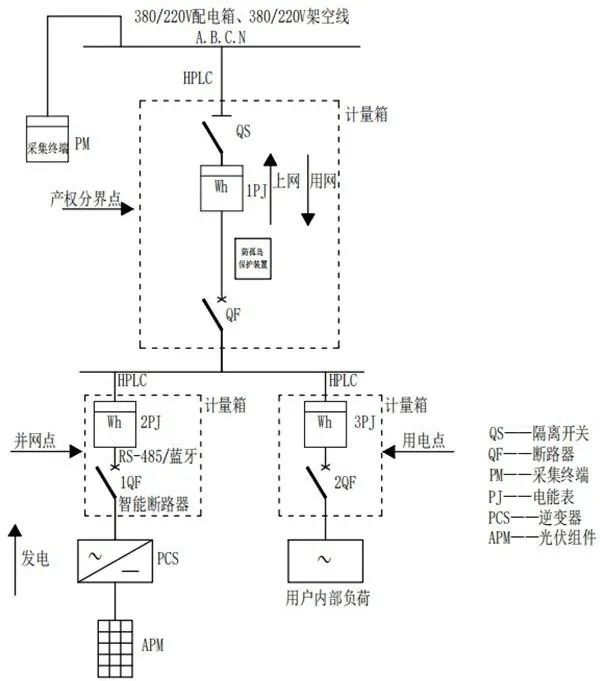

1、0～30kW 全額上網典型設計

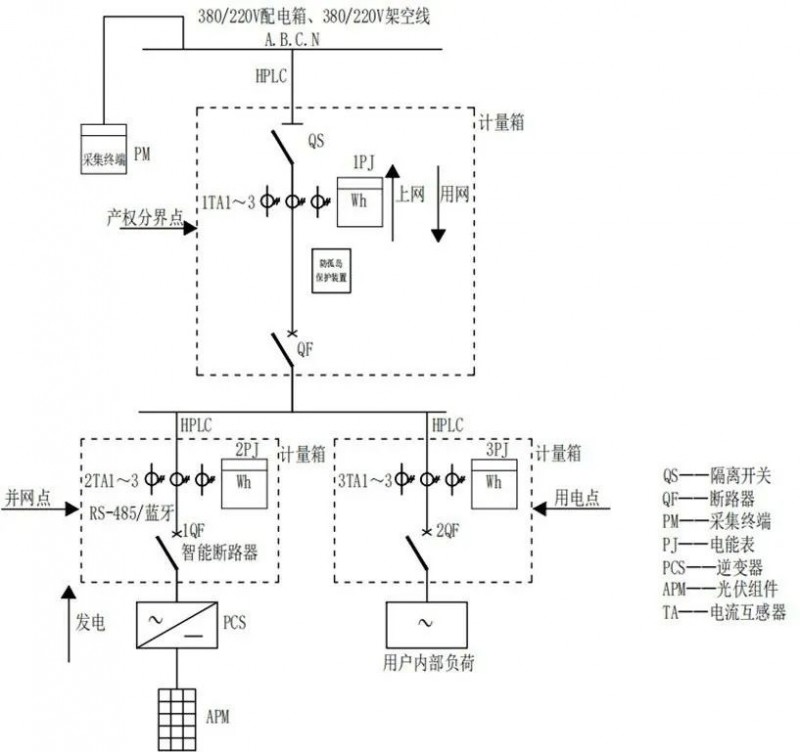

2、0～30kW 自發自用、余電上網典型設計

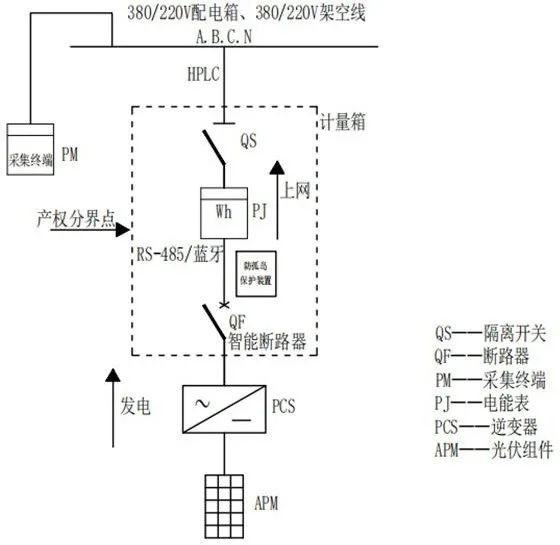

3、30kW 以上全額上網典型設計
4、30kW 以上 自發自用、余電上網典型設計
二、通信組網

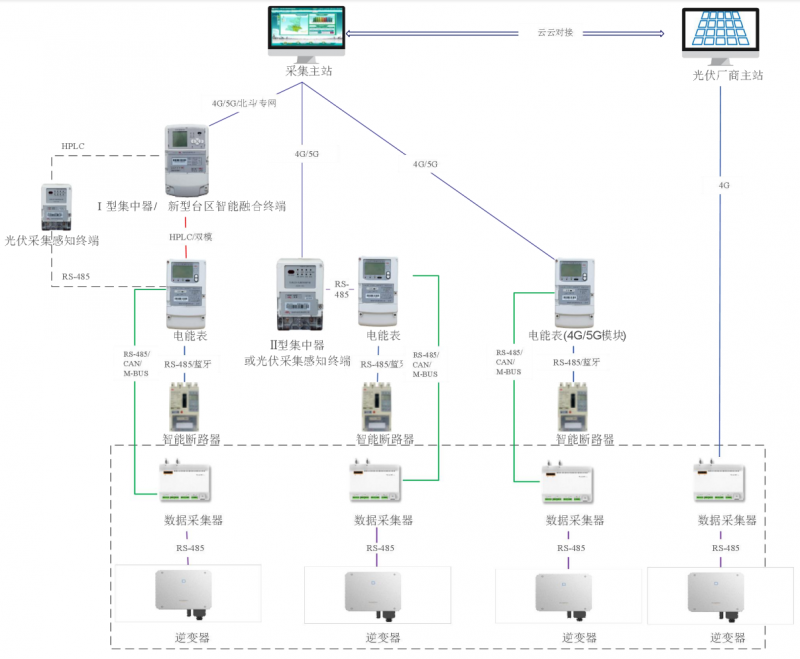

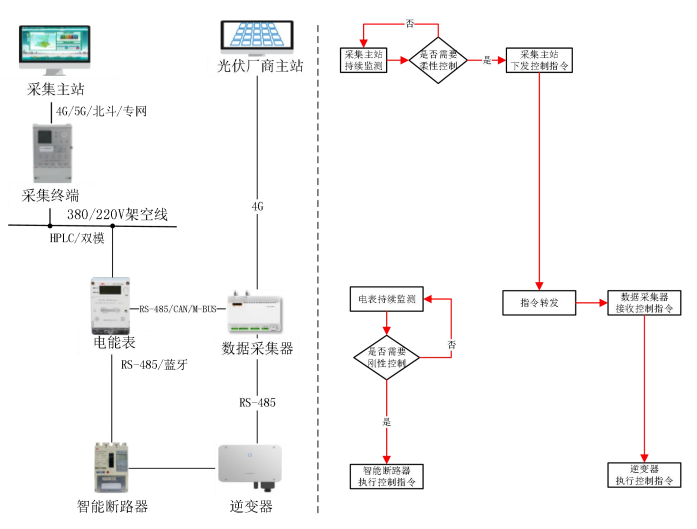

低壓分布式光伏采集通信包含遠程和本地通信方式。光伏采集通信組網方式包括 4 種，如下圖所示。
三、并網運行控制方式
(一)即時控制
1.電能表/智能斷路器控制

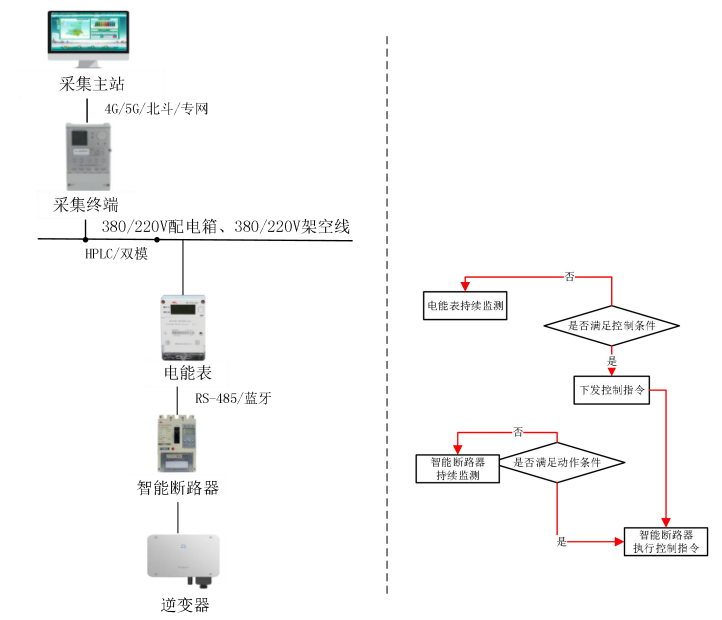

圖：電能表/智能斷路器控制鏈路圖
2.采集終端控制

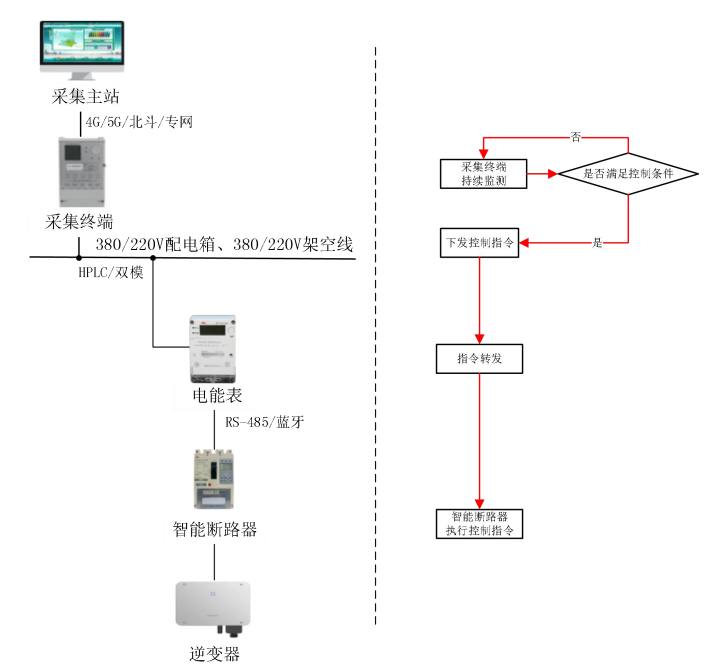

圖 ：采集終端控制鏈路圖
3.采集主站控制

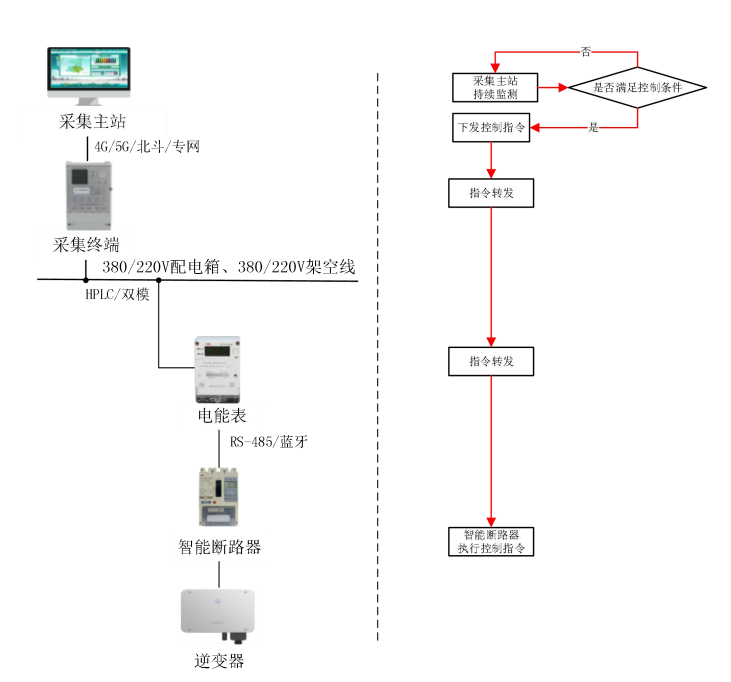

圖：采集主站控制鏈路圖
(二)柔性控制
1.直接控制

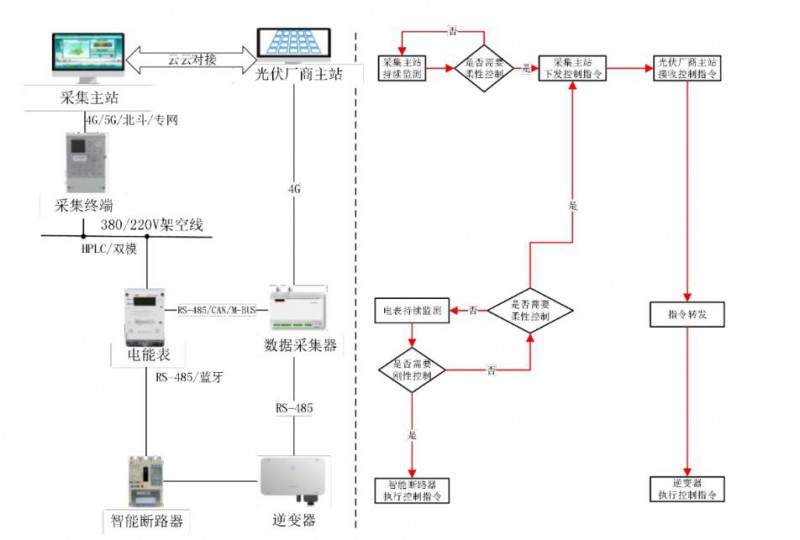

圖：直接控制逆變器鏈路圖
2.間接控制
原標題：山東出臺新戶用典型設計 需要配齊這些設置
